- Interface de controle via rede RS-485 que envia comandos via RF (Rádio Frequência) para módulos receptores da linha EASY e linha PRO. Também recebe o endereço de teclas pressionadas de pulsadores da Iluflex;
- Indicado para expandir o alcance da Interface RF Master. Permite interligação de até 31 Interfaces Slaves em rede RS-485 própria Tipo "Daisy-chain". Alimentação via cabo de comunicação. Uso Interno. Alcance típico de até 15 m (com barreiras).
- Indicado para expandir o alcance da Interface RF Master. Permite interligação de até 31 Interfaces Slaves em rede RS-485 própria Tipo "Daisy-chain". Alimentação via cabo de comunicação. Uso Interno. Alcance típico de até 15 m (com barreiras).
- Especificações estão sujeitas a alteração sem aviso prévio.

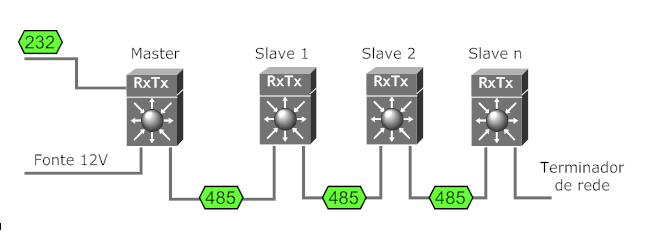

O esquema abaixo mostra a arquitetura do sistema. As Interfaces RF Slaves são ligadas Via RS-485 à partir da Interface RF Master. Tanto a comunicação RS-485 quanto a alimentação das Slaves são fornecidas via Cabo 485 (UTP). Neste exemplo, a alimentação do sistema é fornecida exclusivamente pela Fonte 12V da Interface RF Master.
Recomendações:
- À partir de Novembro 2014, a nova versão de Interface RF Slave (Ver.HW.03) estará disponível com somente um canal RS-485. Para executar a ligação de mais Interfaces Slaves, utilize um "RS-485 Splitter" 2 canais (Não incluso);
- Ao utilizar 3 ou mais Interfaces Slaves, utilize Fontes de Alimentação adicionais (12V 1A) conectadas nas Interfaces Slaves;
- Em configuração Daisy-Chain, instale o Terminador de Rede no canal RS-458 da última interface da rede (Conforme ilustração acima).
O esquema abaixo mostra a arquitetura do sistema. As Interfaces RF Slaves são ligadas Via RS-485 à partir da Interface RF Master. Tanto a comunicação RS-485 quanto a alimentação das Slaves são fornecidas via Cabo 485 (UTP). Neste exemplo, a alimentação do sistema é fornecida exclusivamente pela Fonte 12V da Interface RF Master.
Recomendações:
- À partir de Novembro 2014, a nova versão de Interface RF Slave (Ver.HW.03) estará disponível com somente um canal RS-485. Para executar a ligação de mais Interfaces Slaves, utilize um "RS-485 Splitter" 2 canais (Não incluso);
- Ao utilizar 3 ou mais Interfaces Slaves, utilize Fontes de Alimentação adicionais (12V 1A) conectadas nas Interfaces Slaves;
- Em configuração Daisy-Chain, instale o Terminador de Rede no canal RS-458 da última interface da rede (Conforme ilustração acima).
- Modelo: IC-202
- Nome: Interface Serial RF - Slave
- Alimentação: 12 Volts CC @ 200 mA (Via Rede 485 e/ou Fonte Externa 12V)
- Frequência da Rede: 433.92 MHz (Padrão Iluflex)
- Consumo: 15mA (em Standby)
- Comunicação: Serial RS-485 (Protocolo Iluflex)
- Temperatura de Operação: 2 °C a 55 °C (sem condensação)
- Dimensões: 81 x 36 x 108 mm (L x H x P)
- Peso: 245g
