- Interface de controle via Ethernet com protocolo TCP/IP que envia comandos via RF (Rádio Frequência) para módulos receptores da linha EASY e linha PRO. Também recebe o endereço de teclas pressionadas de pulsadores da Iluflex.
- Indicado para comandar os módulos da Iluflex através de interfaces gráficas para tablets e smartphones. Permite expandir o alcance com uso de até 31 Interfaces Slaves que se comunicam em rede RS-485 própria. Alimentação 12V. Uso Interno. Alcance típico de até 15 m (com barreiras).
- Indicado para comandar os módulos da Iluflex através de interfaces gráficas para tablets e smartphones. Permite expandir o alcance com uso de até 31 Interfaces Slaves que se comunicam em rede RS-485 própria. Alimentação 12V. Uso Interno. Alcance típico de até 15 m (com barreiras).
- Especificações estão sujeitas a alteração sem aviso prévio.

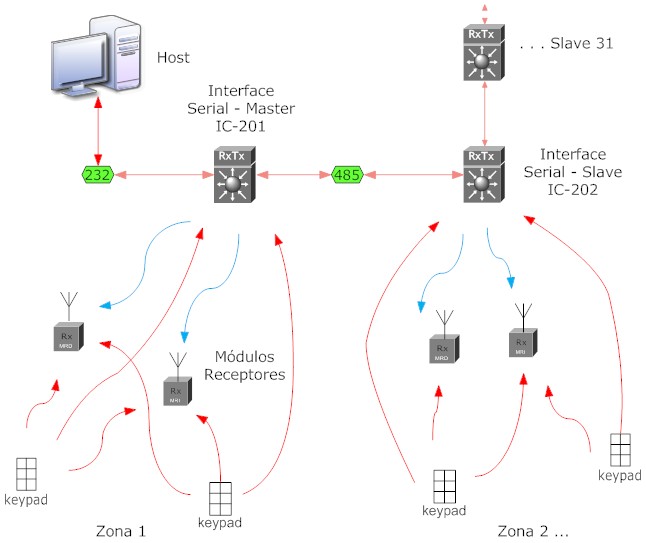

O diagrama do sistema mostra a arquitetura completa do sistema. O módulo master tem transmissor e receptor de Rádio Frequência para comunicação com os produtos da Iluflex. O módulo master também pode se comunicar com outros módulos slave. Estes são extensões do master e podem ter até 32 elementos em uma rede de comunicação padrão RS-485.
Recomendações:
- Não instale o módulo próximo a fontes de calor como lâmpadas incandescentes ou aquecedores, por exemplo.
O diagrama do sistema mostra a arquitetura completa do sistema. O módulo master tem transmissor e receptor de Rádio Frequência para comunicação com os produtos da Iluflex. O módulo master também pode se comunicar com outros módulos slave. Estes são extensões do master e podem ter até 32 elementos em uma rede de comunicação padrão RS-485.
Recomendações:
- Não instale o módulo próximo a fontes de calor como lâmpadas incandescentes ou aquecedores, por exemplo.
- Modelo: IC-211
- Nome: Interface Ethernet RF - Master
- Alimentação: 12 Volts CC @ 130 mA (Fonte externa)
- Frequência da Rede: 433.92 MHz (Padrão Iluflex)
- Consumo: 100mA (Aprox) em Standby
- Comunicação: Ethernet 10 MB (Protocolo Iluflex)
- Temperatura de Operação: 2 °C a 55 °C (sem condensação)
- Dimensões: 81 x 36 x 108 mm (L x H x P)
- Peso: 265 g
