- Pulsador de 16 Canais de Transmissão, controlados via RS-485 (Rede cabeada);
- 16 Canais de Transmissão para Pulsadores de Parede (Minuteria). Comandos Programáveis e Independentes (Sendshort/Long);

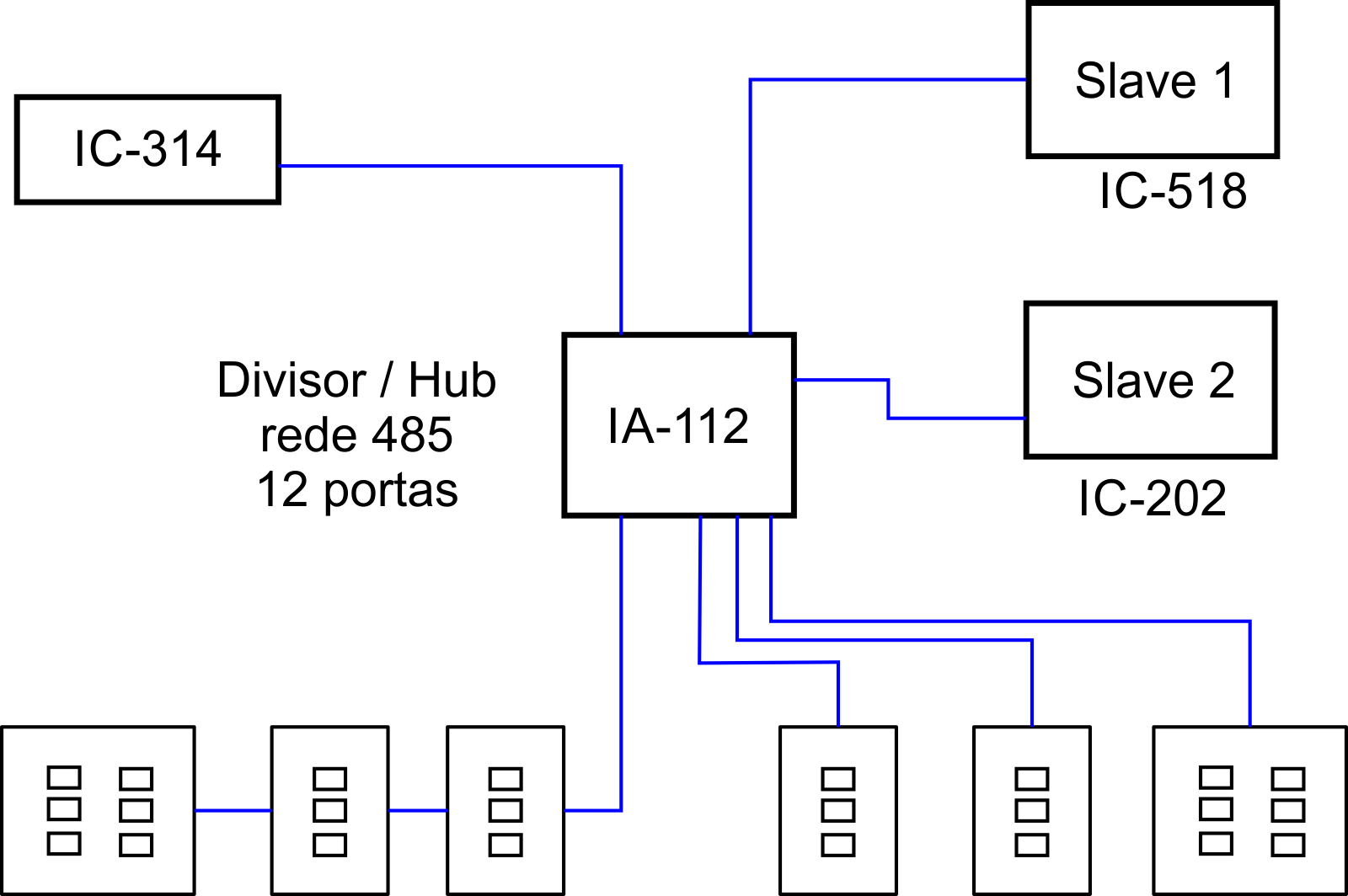

- Sistema alimentado e comunicante com as Interfaces da Iluflex através do barramento RS-485;
- Utilizando-o em conjunto com uma Interface RF Master, o IT-516 pode também transmitir sinais de comando via Rádio Frequência para o controle de Módulos Receptores sem Fio da Iluflex;

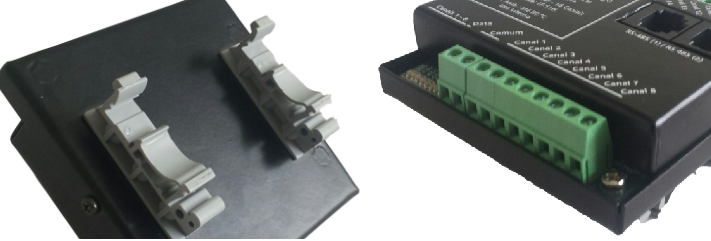

- Ideal para instalação em quadros elétricos (Trilho Fixação Padrão DIN) e/ou para o aproveitamento de infraestrutura de automação cabeada já existente.
- 16 Canais de Transmissão para Pulsadores de Parede (Minuteria). Comandos Programáveis e Independentes (Sendshort/Long);
- Sistema alimentado e comunicante com as Interfaces da Iluflex através do barramento RS-485;
- Utilizando-o em conjunto com uma Interface RF Master, o IT-516 pode também transmitir sinais de comando via Rádio Frequência para o controle de Módulos Receptores sem Fio da Iluflex;
- Ideal para instalação em quadros elétricos (Trilho Fixação Padrão DIN) e/ou para o aproveitamento de infraestrutura de automação cabeada já existente.
- Especificações estão sujeitas a alteração sem aviso prévio;
- O IT-516 pode ser utilizado para comandar a Interface Slave IC-518 sem sua instalação em conjunto com uma Interface Master. Entretando, para Programação de Canais Rele, Atualização de FW e/ou Transmissão de Comandos via RF é imprescindível o uso de uma Interface RF Master da Iluflex (IC-211 ou IC-314; Versão HW03 ou superior).
Recomendações:
- Recomendável somente para uso interno;
- Cadastre os IDs dos IT-516 e das Interfaces Slaves (IC-202 e IC-518) antes de instalá-las definitivamente no quadro elétrico;
- Caso trabalhe com a Transmissão RF em conjunto com o IT-516, distribua as Interfaces RF do sistema a fim de garantir a cobertura de recepção do sinal dos canais de pulsadores programados;
- Utilize o Plug Resistor de Terminação de Rede para garantir o casamento de impedância da rede RS-485.
- O IT-516 pode ser utilizado para comandar a Interface Slave IC-518 sem sua instalação em conjunto com uma Interface Master. Entretando, para Programação de Canais Rele, Atualização de FW e/ou Transmissão de Comandos via RF é imprescindível o uso de uma Interface RF Master da Iluflex (IC-211 ou IC-314; Versão HW03 ou superior).
Recomendações:
- Recomendável somente para uso interno;
- Cadastre os IDs dos IT-516 e das Interfaces Slaves (IC-202 e IC-518) antes de instalá-las definitivamente no quadro elétrico;
- Caso trabalhe com a Transmissão RF em conjunto com o IT-516, distribua as Interfaces RF do sistema a fim de garantir a cobertura de recepção do sinal dos canais de pulsadores programados;
- Utilize o Plug Resistor de Terminação de Rede para garantir o casamento de impedância da rede RS-485.
- Modelo: IT-516
- Nome: Módulo Pulsador - 16 Canais
- Canais de E/S: 16 Canais (SendShort / Sendlong - Protocolo Iluflex)
- Alimentação: 12 VDC (Alimentação pela RS-485)
- Consumo: 20 mA (Aprox) em Standby
- Cabeamento RS-485: Cabo Rede UTP Cat5 (Direto - Plug T568B)Comp.Máx entre interfaces: 100m; (Comp.Máx Total da Rede: 1000m)
- Interfaces:
Master
- IC-211 (Versão HW04 ou Superior)
- IC-314 (com Versão FW RF 2.3.0 ou Superior)
Slave
- IC-518 (Versão HW01 ou Superior, com Versão FW 16 ou Superior) - Temperatura de Operação: -5°C a 45°C (Sem condensação)
- Dimensões: 88 x 45 x 88 mm (L x H x P)
- Peso: 210g
